Leitfaden zur Kosteneffizienz von Heizungs-, Lüftungs- und Klimaanlagen: Wärmetauscherrohre aus Kupfer vs. Edelstahl

In der HLK- und Kältetechnikbranche ist die Wahl des richtigen Materials für Wärmetauscher-Innenrohre eine der wichtigsten Entscheidungen, die ein Hersteller oder Ingenieur treffen kann. Die Wahl beeinflusst direkt die Systemleistung, die Lebensdauer, die Wartungshäufigkeit und die gesamten Produktionskosten. Zwei Materialien spielen bei dieser Entscheidung eine dominierende Rolle: Kupfer und Edelstahl.

Angesichts der erheblichen Marktschwankungen der globalen Kupferpreise und der steigenden Nachfrage nach kosteneffizienten Fertigungslösungen ist die Diskussion um Kupfer- versus Edelstahl-Wärmetauscherrohre aktueller denn je. Dieser Artikel bietet einen objektiven, datenbasierten Vergleich, der Ihnen hilft, das für Ihre Anwendung optimale Material zu ermitteln.

1. Wärmeleitfähigkeit: Wo Kupfer hinführt

Kupfer gilt in der HLK-Branche unbestritten als Maßstab für Wärmeleistung. Die Wärmeleitfähigkeit von Kupfer (ca. 400 W/m·K) ist deutlich höher als die von Edelstahl (ca. 16 W/m·K für die Güteklasse 316L). Das bedeutet, dass Kupferrohre Wärme wesentlich schneller leiten und sich daher ideal für kompakte Systeme eignen, bei denen maximale Wärmeeffizienz auf kleinem Raum im Vordergrund steht.

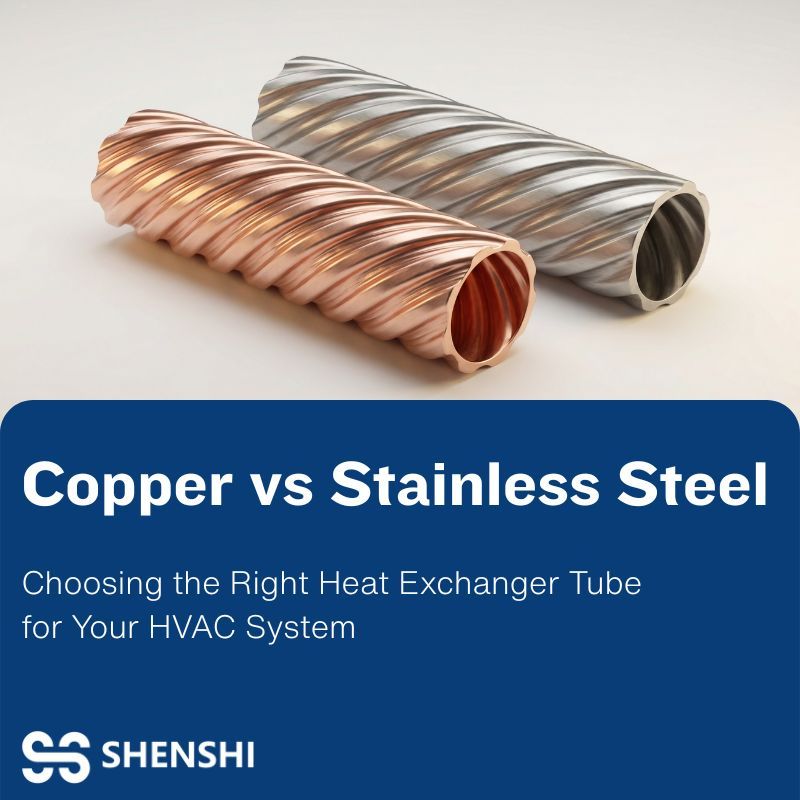

Diese Leistungslücke lässt sich für Edelstahl jedoch überbrücken. Moderne Fertigungstechniken, wie beispielsweise die Herstellung von spiralförmig gewellten Rohren mit mehreren Wellenköpfen, können die Innenoberfläche deutlich vergrößern und die Strömungsturbulenzen im Rohr verbessern. Diese Designoptimierung steigert effektiv den Wärmeübergangskoeffizienten von Edelstahl-Wärmetauschern und ermöglicht es ihnen, die hohen Leistungsanforderungen vieler HLK-Anwendungen zu erfüllen.

2. Korrosionsbeständigkeit: Ein differenzierter Vergleich

Die Korrosionsbeständigkeit ist ein entscheidender Faktor für die Langzeitzuverlässigkeit eines jeden Wärmetauschers. Beide Werkstoffe weisen unterschiedliche Stärken und Schwächen auf:

Edelstahl, insbesondere die Sorte 316L, enthält Chrom und Nickel, die auf der Oberfläche eine dichte, selbstheilende Passivschicht bilden. Diese Schicht bietet eine außergewöhnliche Beständigkeit gegen Oxidation, Säuren, Laugen und salzhaltige korrosive Medien. Kupferrohre hingegen neigen mit der Zeit zur Patinabildung (Kupfergrün), die als Wärmeisolator wirkt und die Wärmeübertragungseffizienz allmählich verringert.

Ein wichtiger Aspekt: Edelstahl zeichnet sich zwar durch seine allgemeine Korrosionsbeständigkeit aus, reagiert jedoch sehr empfindlich auf Chloridionen im Wasser. In Betriebsumgebungen mit einer Chloridionenkonzentration von über 80 mg/l neigt Edelstahl zu Lochfraß und Spannungsrisskorrosion. In solchen Fällen ist Kupfer möglicherweise die zuverlässigere Wahl. Strenge Wasserqualitätskontrollen (pH-Wert > 7,5, Chlorid < 80 mg/l) sind beim Einsatz von Edelstahl-Wärmetauschern unerlässlich.

3. Mechanische Festigkeit und strukturelle Vorteile

Edelstahl weist im Vergleich zu Kupfer eine überlegene mechanische Festigkeit, Zähigkeit sowie Stoß- und Vibrationsfestigkeit auf. Diese strukturelle Robustheit führt zu mehreren praktischen Vorteilen bei der Konstruktion von Wärmetauschern:

Aufgrund seiner höheren Zugfestigkeit können Edelstahlrohre mit geringeren Wandstärken bei gleichbleibender Druckfestigkeit gefertigt werden. Diese Materialeinsparung trägt zu einem geringeren Systemgewicht und kompakteren Bauweisen bei. Darüber hinaus verringert die glatte, harte Oberfläche von Edelstahl die Ablagerungsbildung deutlich. Ohne die Ansammlung von Ablagerungen gewährleisten Edelstahl-Wärmetauscher eine stabile Wärmeübertragungsleistung über lange Betriebszeiten, was zu geringeren Wartungskosten und reduzierten Systemausfallzeiten führt.

Kupfer ist als weicheres Metall anfälliger für Erosion, mechanische Beschädigung und Zunderbildung. Wärmetauscher aus Kupfer erfordern daher typischerweise eine größere Korrosionszugabe in der Wandstärke, was den Gesamtmaterialverbrauch erhöht.

4. Kosteneffizienz und Materialpreisstabilität

Die ökonomische Dimension der Materialauswahl gewinnt im heutigen wettbewerbsintensiven Produktionsumfeld zunehmend an Bedeutung. Kupfer ist ein endlicher, global gehandelter Rohstoff, dessen Marktpreis erheblichen Schwankungen unterliegt, die durch die Fördermenge, geopolitische Faktoren und die industrielle Nachfrage bedingt sind. Diese Preisinstabilität kann Hersteller, die konstante Produktionskosten anstreben, vor Herausforderungen stellen.

Edelstahl bietet im Gegensatz dazu stabilere und in der Regel niedrigere Rohstoffkosten. Für Produktionsbetriebe, die eine kostensparende Alternative suchen, ohne Kompromisse bei der Systemzuverlässigkeit einzugehen, stellt Edelstahl eine überzeugende Option dar. Allerdings ist zu beachten, dass die höhere Härte von Edelstahl und die speziellen Schweißanforderungen (Argon- oder Laserschweißen) die Fertigungskosten erhöhen können. Eine umfassende Analyse der Gesamtbetriebskosten – unter Berücksichtigung von Materialkosten, Verarbeitungskosten, Wartungshäufigkeit und Betriebsdauer – ist daher für die endgültige Materialauswahl unerlässlich.

5. Überlegungen zur Verarbeitung und Fertigung

Die einfache Verarbeitbarkeit ist ein weiterer Aspekt, in dem sich Kupfer und Edelstahl deutlich unterscheiden:

Kupfer ist ein sehr gut bearbeitbarer Werkstoff. Es lässt sich mit herkömmlichen Geräten leicht biegen, dehnen und löten. Diese einfache Verarbeitung trägt zu geringeren Bearbeitungskosten und kürzeren Produktionszyklen bei.

Edelstahl stellt aufgrund seiner hohen Härte besondere Anforderungen an die Fertigung. Spezielle Biegevorrichtungen und passende Werkzeuge sind erforderlich. Das Schweißen von Edelstahl erfordert fortschrittliche Verfahren wie das Argon-Lichtbogen- oder Laserschweißen, was die Komplexität und die Kosten des Prozesses erhöht. Zudem können die Wärmeeinflusszonen in der Nähe von Schweißnähten, insbesondere an Verbindungsstellen und bei maximalen Biegeradien, zu strukturellen Schwachstellen werden, wenn sie nicht präzise behandelt werden. Eine sorgfältige Qualitätskontrolle – einschließlich einer 100%igen Helium-Dichtheitsprüfung – ist unerlässlich, um die Integrität von Wärmetauscherbaugruppen aus Edelstahl zu gewährleisten.

Fazit: Die Wahl des richtigen Materials für Ihre Anwendung

Der Vergleich von Wärmetauscherrohren aus Kupfer und Edelstahl lässt keine generelle Überlegenheit eines Materials gegenüber dem anderen erkennen. Beide Materialien weisen klar definierte Stärken auf, die sie für unterschiedliche Anwendungsfälle optimal machen:

Kupfer wählen, wenn:

• Maximale Wärmeleitfähigkeit auf kleinstem Raum ist die Hauptanforderung.
• Das Betriebswasser weist hohe Chloridionenkonzentrationen auf, die nicht kontrolliert werden können.
• Einfache Fertigung und geringere Verarbeitungskosten sind entscheidende Prioritäten.

Edelstahl wählen, wenn:

• Sie suchen eine kostengünstige, budgetschonende Materialalternative für Ihre Produktion.
• Das System erfordert hohe mechanische Festigkeit, überlegene Beständigkeit gegen Ablagerungen und Langzeitstabilität.
• Die Wasserqualität kann innerhalb der empfohlenen Parameter (Chlorid < 80 mg/L, pH > 7,5) kontrolliert werden.
• Die Senkung der langfristigen Wartungskosten und die Verlängerung der Systemlebensdauer sind zentrale Ziele.

Als Hersteller wissen wir, dass unterschiedliche Projekte unterschiedliche Anforderungen stellen. Deshalb bieten wir sowohl Kupfer- als auch Edelstahl-Wärmetauscherlösungen an, sodass unsere Kunden die Option wählen können, die am besten zu ihren Leistungszielen und Kosteneffizienzstrategien passt.

Für weitere Informationen zu unseren Wärmetauscher-Produktlinien aus Kupfer und Edelstahl oder um zu besprechen, welche Lösung für Ihre Anwendung die richtige ist, wenden Sie sich bitte an unser Ingenieurteam.
